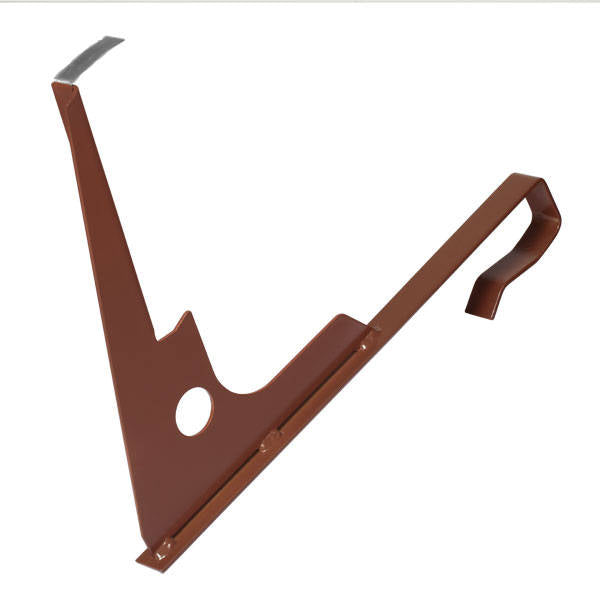

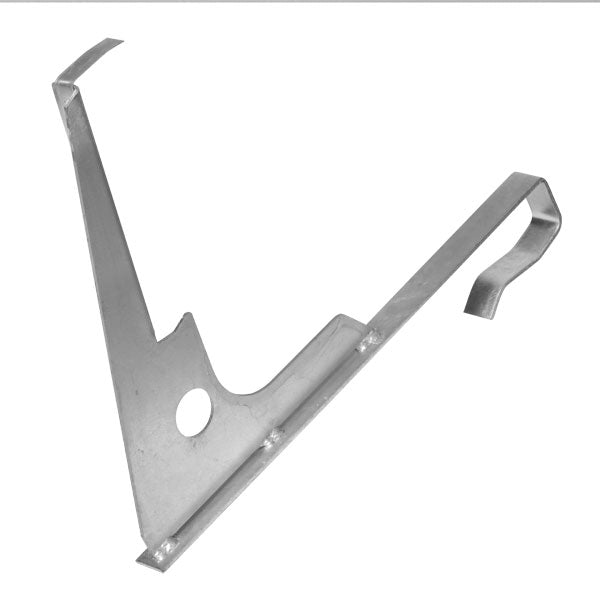

Universal PV Schneefanggitterstütze aus Stahl für Großflächenziegel ab 44 cm Ziegellänge, zur Aufnahme von Schneefanggittern und Schneefangrohren auf Dächern mit und ohne Photovoltaik- und Solarthermieanlagen oder bei Vorschrift Gitterhöhe 25 cm.
34 cm Schneefanghöhe.
Universal PV Schneefangstütze Photovoltaik zum Klemmen, zur Montage von Schneefanggitter und Schneefangrohr. Schneefangoberkante 34 cm , Stuhlhöhe 130 mm (= Abstand Gitter zu Dach). Beim Monieren der PV Schneefangstütze in Verbindung mit einem Schneefanggitter 20 cm Höhe und einem Schneefangrohr bis 34 mm (1 Zoll) wird eine Schneefanghöhe von 28 cm erreicht. Perfekter Schneefang für Dacheindeckungen mit Großflächenziegeln in 43 bis 48 cm Länge. Hergestellt aus feuerverzinktem Stahlblech. Langlebige, robuste, korrosionsbeständige deutsche Markenqualität. Sehr stabil, verstärkte Statik, erhöhte Lastaufnahme.
Erforderliche Systemergänzung:
Schneefangrohr 34 mm (1 Zoll) , Schneefanggitter 20 cm Höhe
Bitte mitbestellen: Ein zusätzlicher Auflageschutz aus EPDM-Gummi verhindert an der Dacheindeckung Beschädigungen und Kratzer durch mechanische Beanspruchung.
Klemm-Montage: Ohne zusätzliche Befestigungsteile extrem einfach und schnell zu montieren, keine zusätzliche Montagelatte erforderlich: Universal-PV Schneefangstütze Photovoltaik im Wasserlauf über Dachziegel / Dachpfanne und Dachlatte einhängen, fertig. Klemmeffekt garantiert festen, sicheren Halt. Für Neubauten und Dachnachrüstungen geeignet.
Maximale Stützlast 130 kg pro Stück. Der Stützenabstand liegt bei 20 cm bis jedoch maximal 70 cm unter Berücksichtigung der Schneelastberechnung! Je nach örtlichen Gegebenheiten und Anforderungen bzw. bei großen, glatten, steilen Dachflächen und in schneereichen Gebieten ist zur Erhöhung der Sicherheit ein kleinerer Stützenabstand und/oder ein lineares, mehrreihiges Schneefangsystem (Barrieren) erforderlich.
| Stützenabstand in cm (ca.): |
20 |
40 |
60 |
80 |
100 |
| ergibt Stützlast in kg pro Meter (ca.): |
650 |
325 |
217 |
162 |
130 |
Bei der Planung von Schneefangsystemen sind statische Lastanforderungen (Schneelastberechnungen) nach EN 1991-1-3 und deren nationalen Anhängen (vormals DIN 1055-5) zu berücksichtigen. Es sind die Fachregeln des Dachdeckerhandwerks zu beachten.
Angabe zur Produktsicherheit:
Natur Variante:
GUST. OVERHOFF GmbH & Co.KG Flurstraße 1 40822 Mettmann https://gust-overhoff.de
Farbige Variante:
FRICK Metall- und Oberflächentechnik GmbH & Co. KG Gewerbestraße 13 86879 Wiedergeltingen www.frick-onlineshop.de
